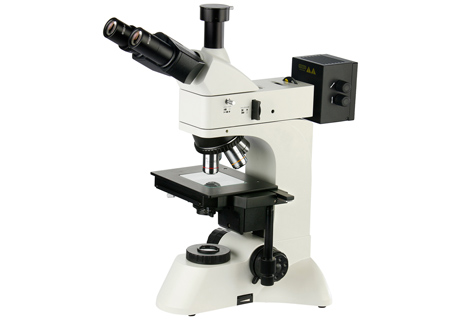

明暗場金相顯微鏡MJ33
MJ33正置明暗視場透反射金相顯微鏡是一種多用途工業檢驗用光學儀器，配置明/暗場物鏡、大視野目鏡與偏光觀察裝置，透反射照明采用“柯勒”照明系統，視場清晰?？捎糜诎雽w硅晶片、LCD基板、電路板、固體粉沫及其它各種透明或不透明工業試樣的檢驗，是生物學、金屬學、礦物學、精密工程學、電子工程學等研究的理想儀器.
特點：
采用無限遠光學系統及模塊化功能設計。
長工作距離明/暗視場平場物鏡，視場大而清晰。
廣角平場目鏡：視場直徑Ф22mm。
粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值:2μm。
內置式可切換偏光觀察裝置，起偏器可360°旋轉。
上光源采用翻蓋式12V50W鹵素燈箱，更換燈炮安全便捷，下光源采用12V30W鹵素燈，加裝散熱片。
三目鏡筒可自由切換目視觀察與顯微攝影，攝影時可100%通光，適合暗視場顯微圖像拍攝。
作用：
1.配備明/暗場物鏡、大視野目鏡與偏光觀察裝置，透反射照明采用“柯勒”照明系統，為客戶提供多種觀測手段；
2.三目鏡筒可自由切換目視觀察與顯微攝影，攝影時可100%通光，可在暗視場下進行顯微圖像拍攝。
鈦-銅
項目 |
規格 |
目鏡 |
WF10X/22 |
目鏡筒 |
30°傾斜，三目鏡，內置檢偏器，可切換 |
物鏡 |
長工作距離平場消色差物鏡 PL L5X/0.12 B.D，工作距離：9.70mm |
長工作距離平場消色差物鏡 PL L10X/0.25 B.D，工作距離：9.30mm |
|
長工作距離平場消色差物鏡 PL L20X/0.40 B.D，工作距離：7.20mm |
|
長工作距離平場消色差物鏡 PL L40X/0.60 B.D，工作距離：3.0mm |
|
物鏡轉換器 |
五孔內向式滾珠內定位轉換器 |
載物臺 |
雙層機械式載物臺，尺寸：210mm×140mm；移動范圍：75mm×50mm |
玻璃板：97mm×76mm |
|
落射照明系統 |
12V50W鹵素燈，亮度可調，燈泡位置可調 |
視場光闌 |
|
孔徑光闌 |
|
濾光片轉換裝置(包含黃、藍、綠濾色片，磨砂玻璃) |
|
推拉式起偏器（偏振方向可調）與檢偏器 |
|
調焦機構 |
粗微調同軸，配有限位裝置和鎖緊裝置，微調手輪格值2μm |
透射照明系統 |
12V30W鹵素燈，亮度可調，燈泡位置可調 |
集光器，內置視場光闌 |
|
阿貝聚光鏡，可上下升降，NA1.25 |
|
藍濾色片 |
|
磨砂玻璃 |
|
相機接口 |
1XC |
