Mshot明美500萬像素冷CCD相機MC50測評報告終結篇

測評報告

平臺：Olympus BX51

鏡頭：UPLSAPO系列物鏡

軟件：Mshot Digital Imaging System v1.0

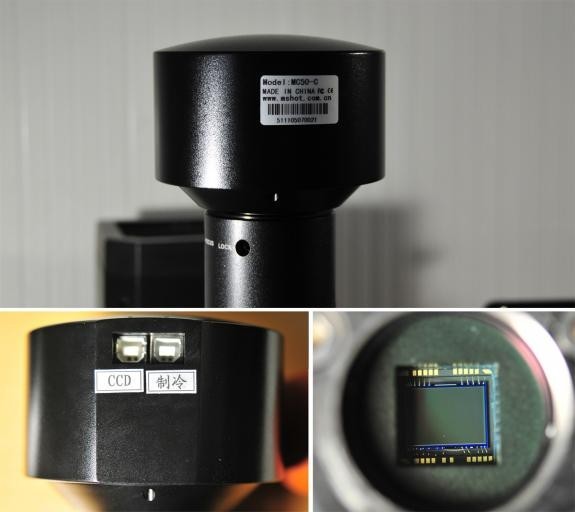

一般科研單位使用的顯微鏡冷CCD都是進口的，性能固然良好、穩定，價格那可不是一般的高。試想連單反相機都日漸普及的時代，采用那一小塊CCD/CMOS芯片的顯微鏡相機憑什么就這么貴呢？幸好，國產廠商也挺給力，不同型號的產品逐漸走入大家的視線。前段某國產品牌冷CCD給我留下深刻印象，但仍有些許遺憾，現在又一個機會擺在我的面前，我不想給自己留下什么遺憾，于是…… 圖1，打開包裝，第一眼看到實物，感覺異常眼熟--跟O家的DP71咋怎么像呢？大小分量都接近。不過看前面貼的標簽，應該是一款工程樣機（后跟Mshot工程師確認了這一推測），后側由兩個特制USB 2.0接口，其中一根用來制冷。打開下方的防塵，透過一層防塵玻璃，可清晰看到2/3英寸的CCD芯片。

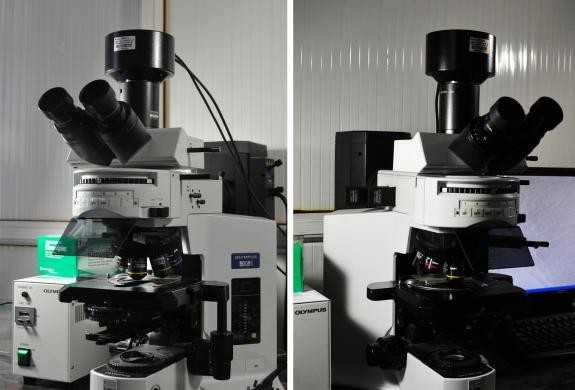

圖2 裝到BX51上面，還是很威武的，不仔細看，還以為安裝的就是DP71。

硬件很容易搞定，接下來的軟件也很順利，但驅動安裝可就稍顯麻煩了，不過按照說明書還是搞定了。打開軟件，打開設備，選擇MC50，即可見到下面的界面：

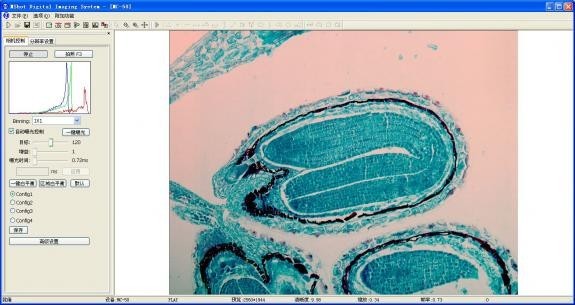

圖3左上為菜單選項，左側是常用控制按鈕，右側為預覽空口，值得一提的是預覽圖像可以放大，這對觀察相當有利。即使是新手也很容易上手。自動曝光控制下，明顯偏色，曝光基本準確。此時可選擇調解目標值，讓軟件據此調節其它參數。注意，默認的預覽分辨率是2560×1944，此時幀率較低。不過我還是偏愛手動。稍加調整，可以得到準確的白平衡和曝光。

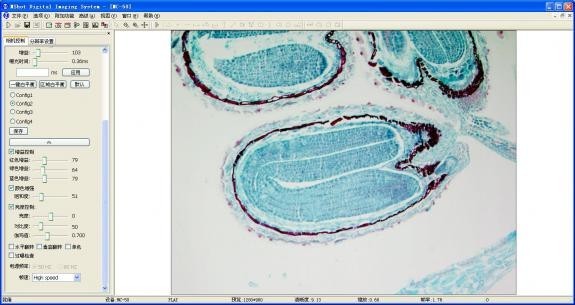

圖4 手動模式下，目標按鈕不可用，增益相當于ISO感光度，范圍1-1023；曝光時間比較恐怖，0毫秒到17.9分鐘！一鍵白平衡需要把標本移出視野，區域白平衡比較方便，選擇背景空白的地方做個選區即可。點開高級控制，選項不少，增益控制其實應該是手動白平衡。默認情況預覽框里看到的和目鏡內看到的相反，習慣上，我還是勾選上水平翻轉和垂直翻轉—操作載物臺的習慣問題。最下方是幀率選擇，默認為Normal，還是High來的爽。再回到頂部，點擊分辨率設置可選預覽分辨率和照片分辨率，預覽時選1280×980可以兼顧分辨率和幀率。如此調整一番，可見白平衡比較準確，色彩還原較真實。下面看圖像說話。

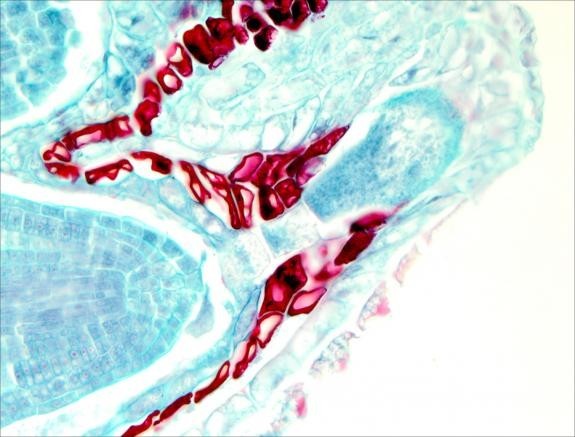

圖5芥菜成熟胚，20×。原圖500萬像素，由于尺寸限制進行了壓縮。未做其他調整。

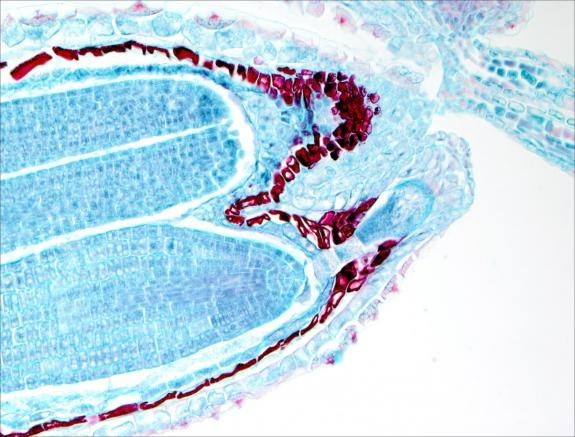

圖6 為圖5原圖局部100%放大，僅裁剪。由這兩圖可見相機色彩還原基本準確，但是紅色表現不夠鮮艷，而藍色稍過于明艷，細節表現較細膩，噪點控制良好。但是注意，圖5右上角有點偏暗。

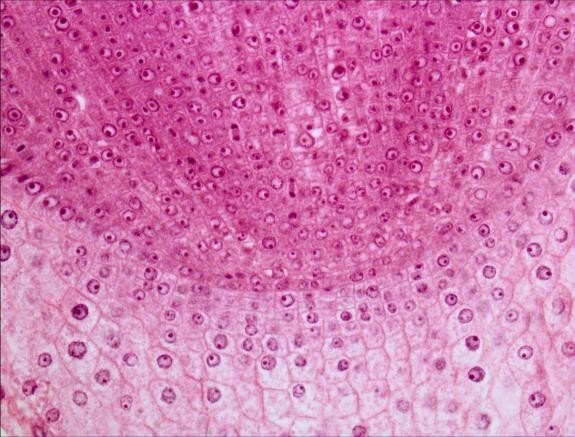

圖7玉米根縱切，40×。調整下曲線，效果好很多。

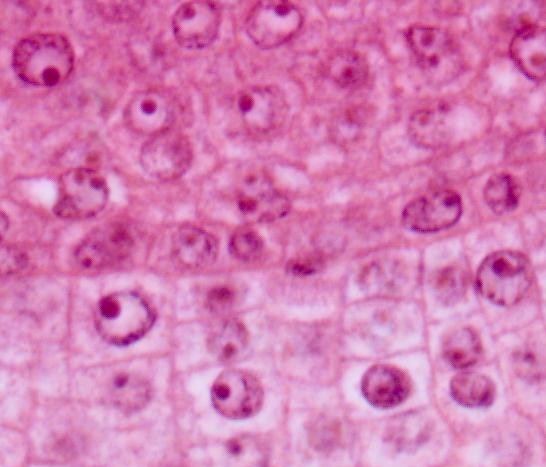

圖8 為圖7原圖局部100%放大。細節表現良好。

圖9芥菜成熟胚，40×，增益400。

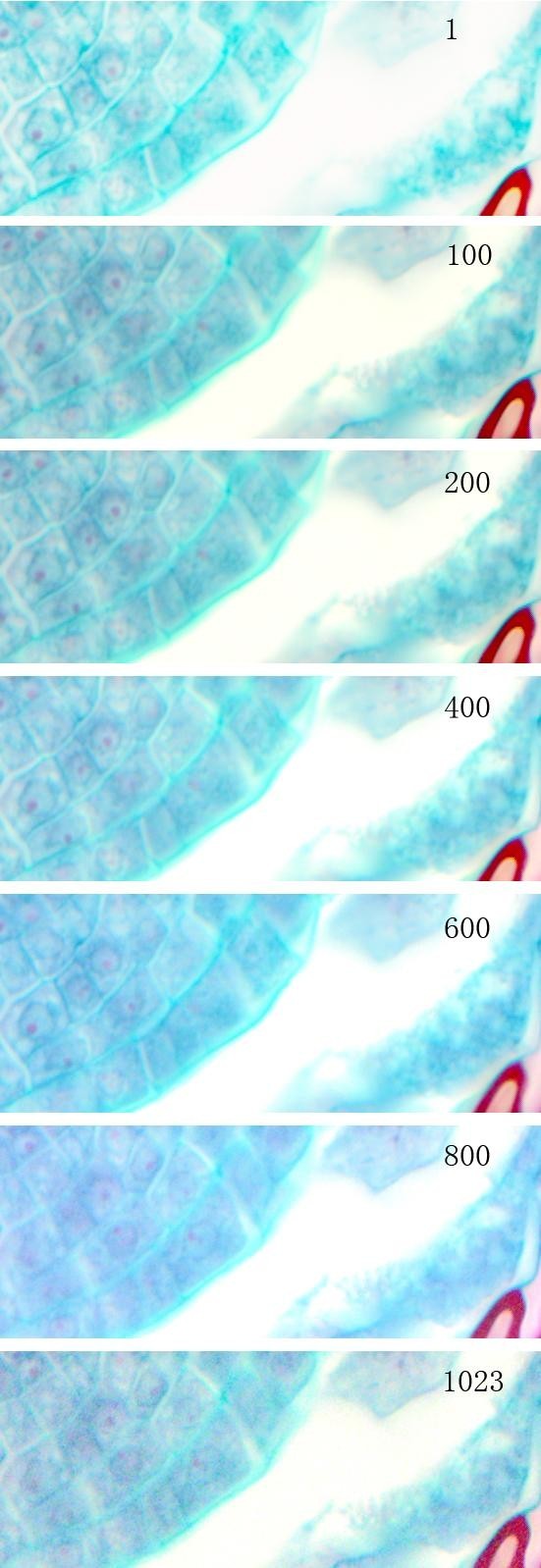

圖10 不同增益下的局部（相對于圖9）對比。在增益800以下，噪點增加不明顯，增益800時，噪點較顯著，最高增益1023時，噪點非常較多，應該盡量避免使用。

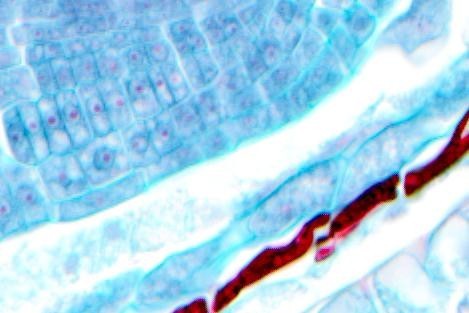

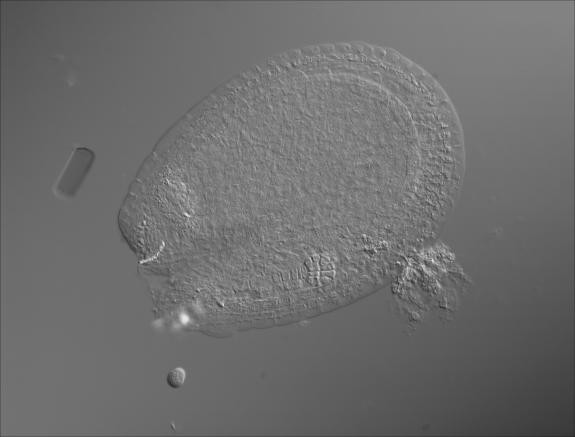

圖11 擬南芥胚珠，20×，增益100，球形胚時期，有壓縮。

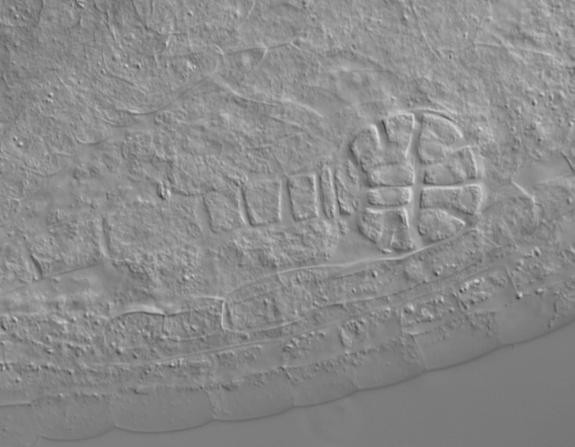

圖12 球形胚特寫，40×，增益100，有裁剪，無壓縮。

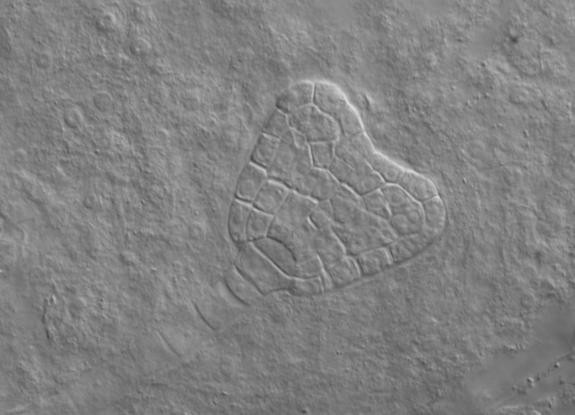

圖13 我有真心向明月--40×，增益100，心形胚特寫，有裁剪，無壓縮。

有上3圖可見相機細節表現還是比較到位的。

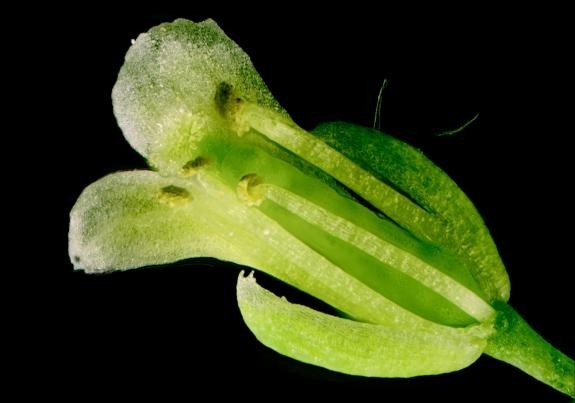

圖14 擬南芥花，4×，某突變體，故花瓣不是純白色，而是有點嫩黃色。整體表現比較到位，但是注意，右上側的兩根表皮毛顯出綠色，真實應該是無色的。

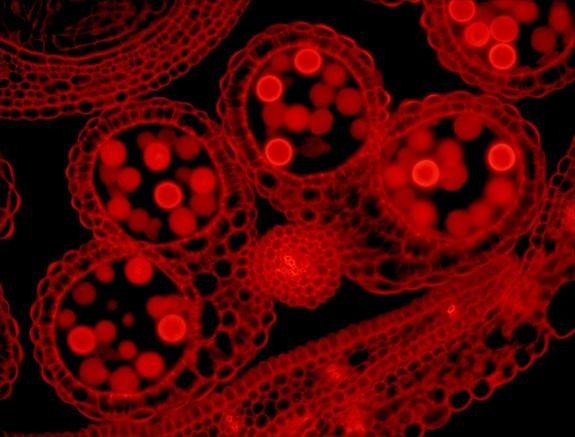

圖15 擬南芥花藥，40×，增益400，127 ms曝光，半薄切片，紅色熒光觀察，有壓縮。背景噪音基本被抑制，細胞壁成像清晰，色彩較真實。

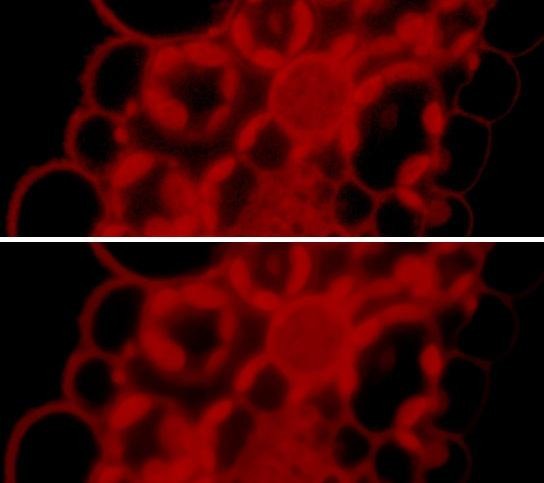

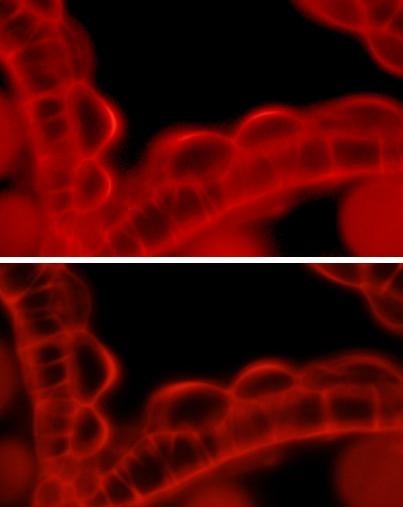

圖16 上為圖15局部100%截圖（有壓縮），下為進口品牌冷CCD拍攝�？梢奙shot在細節上仍有一定差距，尤其在邊緣過渡方面有些生硬。

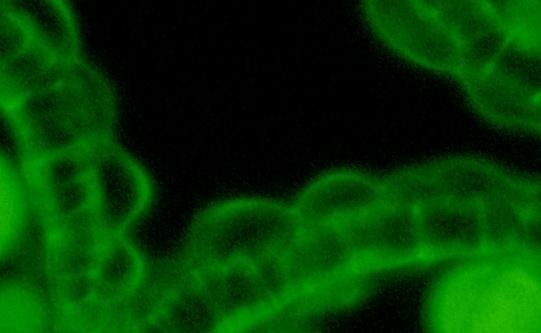

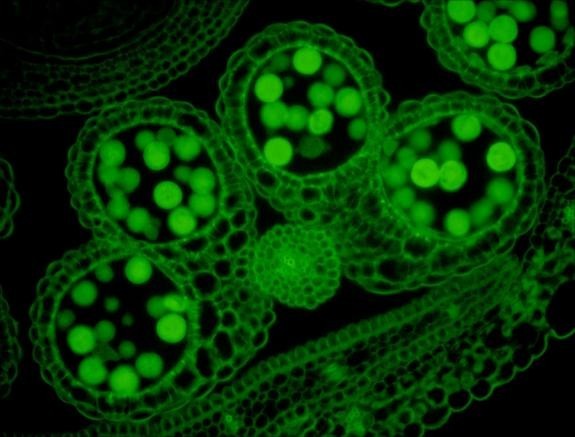

圖17 擬南芥花藥，40×，增益600，127 ms曝光，綠色通道觀察，有壓縮。由于綠色熒光較弱，且樹膠可見較強的自發熒光，故對冷CCD是個考驗，但整體成像尚可。

圖18 為上圖的局部100%裁剪，無壓縮。看細節時噪點比較明顯。

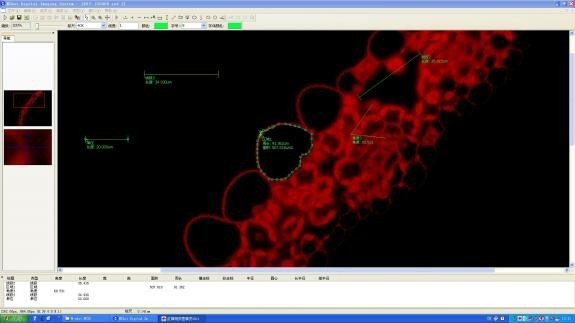

回過頭來再看軟件的其他功能。這一版本軟件圖像處理功能整合了常見的亮度/對比度，色相/飽和度，反相等等；另有一類圖像增強功能，說明書內沒有且少，是用來一下中值濾波功能，可以看到可以消除部分噪點（圖19）。軟件整合的測量功能比較齊全。長度、圓面積、矩形、任意形狀、角度等，手繪測量面積時，甚至可以手動調整錨點，以使測量更加精確（圖20）；甚至在預覽狀態下也可以實現測量，這應該是一個比較實用的功能。其它功能有計數、折射率、報表等不再一一贅述。

圖19

圖20
