摘要

顯微光譜測量系統，集成熒光、拉曼、反射和透射光譜測量功能。通過把光譜模塊集成到顯微鏡上，實現顯微熒光、拉曼和其他光譜信息的測量。 系統由光譜儀、激光器（或其他光源）、顯微鏡等部分構成，自由靈活，幫助用戶快速對樣品微觀結構，微觀光譜信息的測試和分析；



應用領域：

半導體材料/納米材料/生物和細胞測試/珠寶、古籍檢測/植物葉片等分析



特點：

操作簡便：測量時僅需2個步驟，一為顯微鏡下查找物體，使物體在目鏡下呈清晰像，二為通過光譜儀采集光譜。

物體小，區域可選：通過特別定制的光纖，可在采集區域的周圍形成一個圓環，實現對微小物體的區域選擇及定位。；

測量能力強：采集物體圖像時，還可對物體進行不同區域光譜的采集與分析，更進一步的了解物體的結構與特性。；

擴展功能多：可實現透反射、熒光以及拉曼顯微光譜測量，大限度滿足各類的科研需求。



搭建模式：

拉曼測量? 拉曼探頭可直接插入顯微光譜測試模塊中，從而快速實現拉曼光譜測量。支持光譜范圍覆蓋200-3100 CMˉ1 ，僅需通過更換探頭和激光器，便可實現488nm、532nm、633nm、785nm激發波長的拉曼光譜測量.

熒光測量? 顯微光譜測量模塊內部集成了熒光測試光路，通過SMA905光纖接口與熒光激光器和熒光光譜儀連接，也可以改裝成為自由空間光作為輸入光源，從而得到更強的激發功率或更好的光斑質量。

反射/透射測量? 使用光纖把鎢燈光源和顯微光譜測量模塊連接起來，共用熒光光路，即可實現顯微反射反射/光譜測量.





【主要實驗配置】 明美公司自制MF43-N正置熒光顯微鏡、熒光模塊、光纖光譜儀和鎢燈（作定位光源）等





圖1、顯微光譜系統配置

亮度1：光譜擴展口，成像&光譜同步輸出，可實現“邊看邊測”



【樣品和測試】 樣品：熒光切片（前列腺細胞），采用532nm來激發，產生紅色熒光（中心波長604nm）



圖2、切片細胞熒光成像（紅色圓環是定位光源）

亮度2：區域選擇和定位，光譜測量的空間分辨率可達到 1μm 的區域

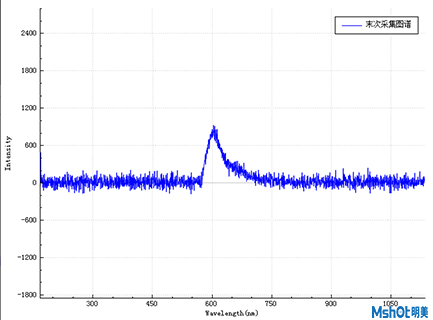

圖3、圖2之紅色圓環對應的熒光光譜

亮度3：可測試微小區域內的弱光譜信號，靈敏度高



廣州明美立足創新為客戶的成像應用開發解決方案，從成像設備的配件到特殊用途的顯微成像設備，明美均可以滿足客戶的需求。若客戶有不同的需求，歡迎來電來函交流，我們將從客戶角度出發，定制出適合客戶的系統解決方案。
