【概述】石墨烯是目前發現的強度大、導電導熱性能強的一種新型納米材料。石墨烯物理性質研究和器件應用的快速發展對材料的制備和表征提出了新的要求，自從石墨烯發現以來，各種表征方法被廣泛地用于石墨烯材料的研究。

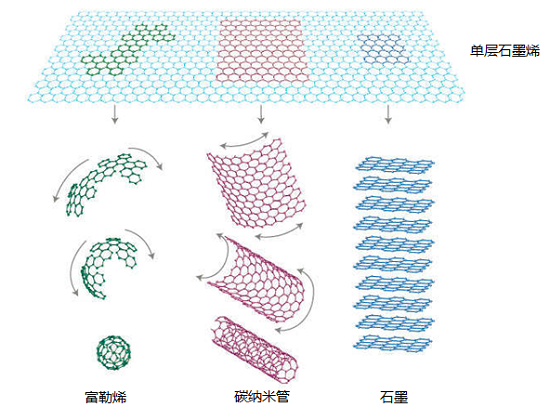

拉曼光譜是一種快速無損的表征材料晶體結構、電子能帶結構、聲子能量色散和電子-聲子耦合的重要的技術手段，具有較高的分辨率，是富勒烯、碳納米管、金剛石研究中受歡迎的表征技術之一，在碳材料的發展歷程中起到了至關重要的作用。利用拉曼分析我們可以判斷石墨烯層數、堆落方式、權限、邊緣結構、張力和摻雜狀態等結構和性質。

就石墨烯材料及其器件的研究而言，鑒別?石墨烯層數?以及量化其無序性的影響是至關重要的，而顯微?拉曼光譜，是用于表征上述兩種性能的便捷又可行的方法。





【多層石墨烯的拉曼光譜表征實驗設備】 樣品：多層石墨烯薄膜，按照邊緣、中間區域檢測多個采樣點。 試驗設備：顯微拉曼光譜儀系統（廣州市明美光電技術有限公司）；激光器波長為532nm；光譜儀狹縫寬度為50um，積分時間為1ms～65s，40X物鏡。

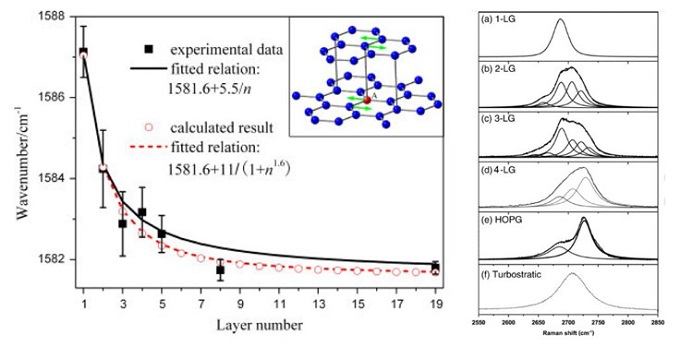

【樣品 & 測試】 石墨烯的拉曼光譜中，主要包含 G 峰（1580cmˉ1 附近）、G′ 峰（2700cmˉ1 附近）以及 D 峰（1350cmˉ1 波數附近），其中，G 峰和 G′ 峰可以用于表征石墨烯的層數。





G 峰可以有效的反映石墨烯層數，隨著層數的增加，G 峰的峰位會向低頻移動。單洛倫茨峰型的二階拉曼峰（G′ 峰）是判定單層石墨烯簡單而有效的方法，但當層數大于 1 時，石墨烯層數與 G′ 峰的關系會變得比較復雜。 拉曼光譜在表征石墨烯材料的缺陷方面具有獨特的優勢，帶有缺陷的石墨烯在1350cm-1附近會有拉曼D峰，一般用D峰與G峰的強度比（ID/IG）以及G峰的半峰寬（FWHM）來表征石墨烯中的缺陷密度。D峰強度越高則其中sp3鍵等缺陷越多。D、G峰的面積之比D/G隨著芳香環數的增多而增多，D/G越大，雜質濃度越高。

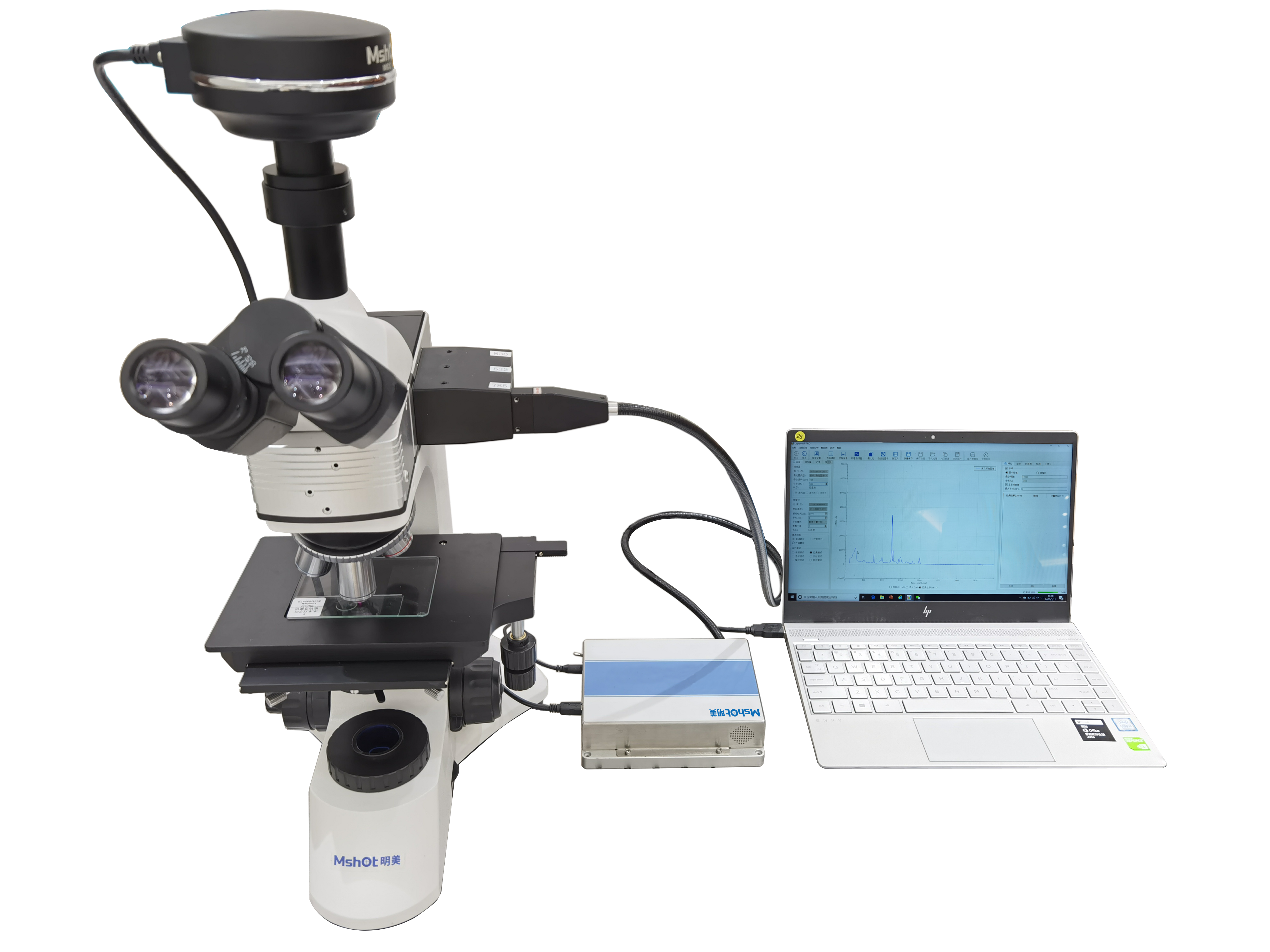

顯微拉曼系統，由光纖光譜儀、拉曼穩譜激光器、拉曼探頭、LED光源、顯微鏡等部分構成，通過把光譜模塊集成到顯微鏡上，實現拉曼光譜信息的測量。系統自由靈活，具備對微小區域?qū)崟r成像和采集該區域物體拉曼光譜的能力，幫助用戶快速對樣品微觀結構，微觀光譜信息的測試和分析。

【總結】 拉曼光譜是表征石墨烯層數的一種無損且有效的手段，石墨烯拉曼光譜的峰位、形狀以及寬度與其層數相關。由于石墨烯“薄”的特性，常規拉曼光譜儀在檢測其拉曼信號時，易引入基底的影響，從而導致石墨烯本身拉曼信號被湮滅。廣州明美公司顯微拉曼光譜，可以有效的規避基底信號對石墨烯拉曼信號的影響，獲取更加干凈的石墨烯拉曼光譜，從而對石墨烯層數進行表征。
