焊點檢測系列顯微鏡成像系統MZX10
產品描述
MZX10焊點檢測系列工業顯微鏡,是PCB焊點的檢測的理想工具。本系統采用特殊光學系統，消除了焊點表面產生的反光，使焊點成像清晰，便于檢測虛焊、脫焊以及焊點的質量；成像部分采用我公司自主研發的專業顯微成像裝置，可根據您的需求選配130萬至900萬像素的成像裝置。此外，我們還可以提供專業的電動操作平臺，使的操作更加精準、便捷。

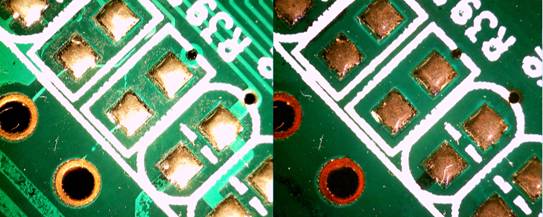

一般單筒顯微鏡拍攝效果 MZX10焊點檢測系統拍攝效果
用途：檢測焊點質量，可以對焊點進行顯微拍攝，放大測量等操作。
系統特點：采用特殊光學系統，可消除焊點表面在自然光照射下產生的強烈反光，使焊點表面清晰可見。

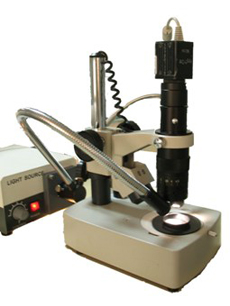

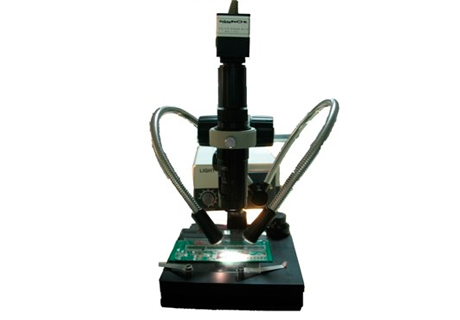

實拍圖片
產品參數
CCD 傳感器參數 |
|
| 型號/規格 |  MZX10-S |
| 數碼成像系統 | 130數碼成像系統 |
| CCD接口 | 0.5x |
| 物鏡放大倍數 | 0.7x~4.5x |
| 工作距離 | 88mm |
| 垂直有效行程 | 10mm<H<240mm |
| 機械測量功能 | 無 |
| 底座尺寸 | 240*180*25(mm) 帶移動工作臺,臺面移動距離42*42(mm) |
| 機械測量精度 | 無機械測量功能 |
| 照明方式 | H-150，150w雙分支冷光源 |
| 電源 | 220V AC50/60HZ |
| 圖像信息采集方式 | USB2.0 |
| 軟件系統 | 明美圖像圖像處理軟件，終身免費升級，含USB加密狗 |
| 可選附件 | 1xCCD接口 |
| 輔助物鏡 |
0.3X 工作距離:249mm 0.5X 工作距離:152mm 0.75X 工作距離:113mm 1.5X 工作距離:55.5mm 2X 工作距離:40.7mm |
MZX10-D全電動焊點質量檢測系統，可以對焊點進行顯示拍攝，放大測量等操作并直接出具自動檢測報告。
系統由多功能測量儀+焊點檢測系統+軟件構成，該系統不僅可以進行多種常規影響測量及工具顯微鏡的全部功能，還可以進行專業的焊點質量檢測。
